一、項目背景

某冶煉廠負責鋼鐵冶煉及相關生產環節，廠區內分布著大量生產設備，包括冶煉爐、輸送設備、輔助電機等。這些設備多采用RS-485接口，通過Modbus RTU協議傳輸運行數據。為實現對設備的集中監控與高效管理，提高生產安全性和穩定性，需要將設備數據采集到新建的MES系統中。

二、選用設備

對此，物通博聯（WideIoT）以工業智能網關為核心構建冶煉廠設備數采監控系統。該網關具備RS-485轉以太網功能，同時支持Modbus RTU轉Modbus TCP，能夠?qū)⒉捎肦S-485接口和Modbus RTU協議的設備數據無縫接入MES、ERP以及其他物聯網系統，無需對現有設備進行改造或新增設備，有效簡化布線成本與施工周期，降低設備部署成本。

三、系統架構

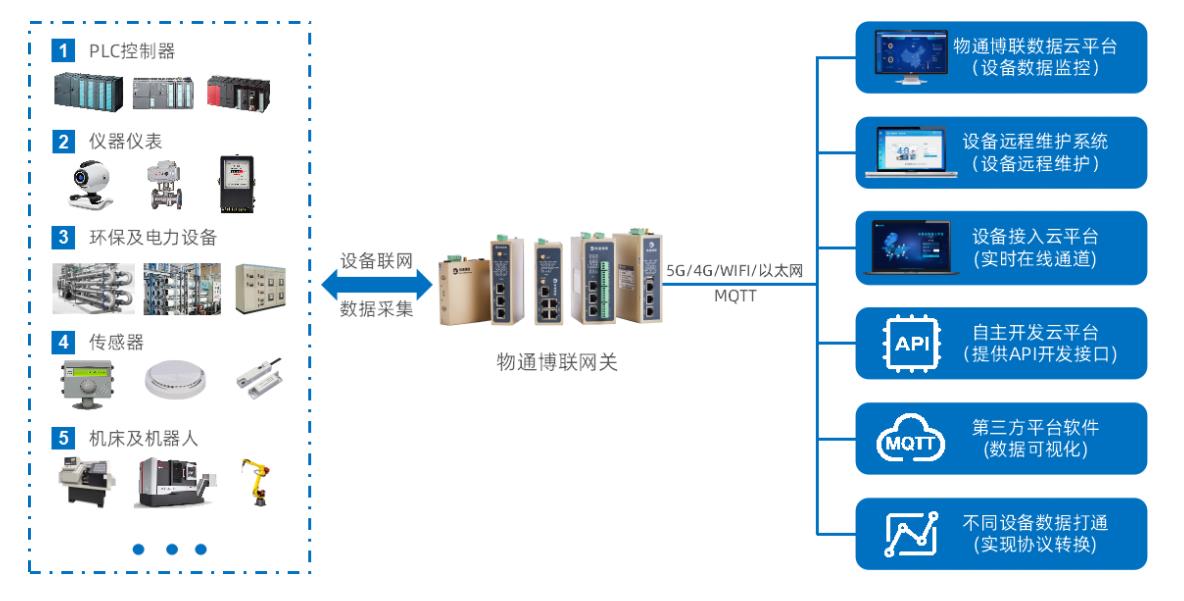

選用工業智能網關WG583（三網口兩串口）作為數據采集與傳輸?shù)年P(guān)鍵設備。通過接入控制器PLC，實時采集設備的各類參數。隨后將采集到的數據通過以太網對接到交換機，再由交換機傳輸至MES系統中，以本地大屏的形式實現對生產設備的集中監控與在線管理。 四、系統功能

數據轉換與傳輸：實現RS-485轉以太網和Modbus RTU轉Modbus TCP功能，確保設備運行數據能夠準確、高效地采集到物聯網系統中，無需對現有設備進行改造或新增設備，簡化布線成本與施工周期，降低設備部署成本。

實時數據采集與傳輸：按照設定間隔實時采集設備參數，如冶煉爐的溫度和壓力、輸送設備的速度和載荷、輔助電機的電流和電壓等。采集到的數據經以太網快速準確地傳輸至監控服務器與本地大屏，幫助管理人員及時察覺潛在問題，保障生產的正常進行。

靈活報警通知：系統支持靈活的報警通知功能，當設備參數超出設定范圍時，會通過短信、郵件、微信等方式及時通知管理人員。同時，系統會匯總告警信息形成數據報表，便于管理人員了解告警頻率與故障分布等信息，為設備的維護和管理提供決策依據。

遠程監控與控制：管理人員可通過終端遠程監控設備的實時數據與運行狀態，還能遠程手動控制設備的啟停。這種遠程管理方式提升了管理的靈活性與便捷性，減少了現場巡檢的人力成本。

歷史數據存儲與分析：服務器長期存儲設備運行數據，形成歷史記錄。通過對歷史數據的分析，可以了解設備運行的趨勢規律，預測故障概率，實現預防性維護，減少設備故障對生產的影響。
